一、实验室气路工程概述与建设痛点
实验室气路工程是现代化实验室基础设施的"生命线"，直接关系到实验数据的准确性、人员安全和设备稳定运行。在高校科研实验室、医院检验科、第三方检测中心等场景中，气相色谱仪、ICP-MS、原子吸收等精密仪器均依赖稳定、纯净的气体供应。
实际建设中常见以下问题：
气瓶散放管理混乱——部分实验室将气瓶直接放置在仪器旁，既占用空间又存在安全隐患，一旦气瓶倾倒或阀门损坏，后果严重。
管材选型不当导致气体污染——普通碳钢管用于输送高纯气体，内壁锈蚀产生颗粒物，直接导致分析结果偏差，ICP-MS等超灵敏度仪器尤为敏感。
安全防护缺失——未安装气体泄漏报警装置，或报警器与排风系统未联动，泄漏发生时无法及时响应。
管道布局不合理——弯头过多、路径迂回，造成压力损失和气体残留，影响末端仪器供气稳定性。
做好实验室整体设计阶段的前期规划，将气路系统纳入统一设计范畴，是避免后期返工和安全隐患的关键。郑州诚志实验室装备工程技术有限公司在实验室建设领域深耕多年，已为上千家高校、医院、检测机构提供包含气路工程在内的一体化建设服务。
二、气体分类与管材选型标准
实验室常用气体按物理化学特性分为四大类，每类对管材和配件的要求各不相同：
2.1 惰性气体（氮气、氩气、氦气）
用途：仪器载气、吹扫保护、惰性氛围
管材推荐：316L不锈钢无缝管，内壁电解抛光，粗糙度Ra≤0.4μm
阀门接头：VCR或VCO高纯焊接式接头
过滤配置：0.01μm级终端过滤器
2.2 可燃气体（氢气、甲烷、乙炔）
用途：气相色谱燃气、燃烧分析
管材推荐：316L不锈钢管，管道必须接地
连接方式：焊接或法兰连接，禁止螺纹连接
安全配件：防回火装置、气体逆止器
管道与热源间距：≥1.5米
2.3 助燃气体（氧气）
用途：燃烧分析、助燃
管材推荐：316L不锈钢管，使用前必须进行脱脂禁油处理
安全要求：管道及配件严禁接触油脂，阀门专用
标识颜色：蓝色
2.4 腐蚀性/有毒气体（氯气、氯化氢、氨气）
用途：化学合成、腐蚀试验
管材推荐：PTFE（聚四氟乙烯）或PFA管
阀门材质：聚四氟乙烯阀门
安全配置：化学过滤器（活性炭、酸性气体吸附剂），负压抽风系统
标识管理：管道标注气体名称和流向，不同气体用色标区分
管材选型直接关系到气体输送品质和系统安全。在供气系统工程中，不同性质的气体必须拥有完全独立的管道系统，从物理上杜绝交叉污染和误接风险。
三、集中供气系统设计方案
3.1 集中供气 vs 分散供气
集中供气模式：将所有气源集中存放于独立的气瓶间，通过管道输送至各实验室用气点。适用于多用气点、大规模实验室（如高校分析测试中心、医院检验科）。
优势：
气瓶集中管理，减少实验室内的安全隐患
便于统一监控和维护
减少气瓶搬运频率，降低操作风险
释放实验室空间
分散供气模式：气瓶就近放置于仪器旁，通过短距离管道供气。适用于用气点少、规模较小的实验室。
优势：
投资成本较低
管道短，压损小
灵活性高
3.2 气瓶间设计规范
气瓶间是集中供气系统的核心区域，设计须满足以下要求：
独立设置：气瓶间应独立于实验区域，通风良好，远离热源和火源
通风要求：独立排风系统，换气次数≥12次/小时，排风管末端远离人员活动区域
分区存放：可燃气体与助燃气体分区间隔存放，不同性质气瓶之间保持安全距离
固定措施：气瓶使用专用支架固定，防止倾倒；空瓶与满瓶分开放置
安全监测：安装可燃气体和有毒气体报警器，报警器与通风系统联动，自动启动排风设备
电气防爆：气瓶间内使用防爆开关、防爆灯具，电气线路符合防爆区域要求
3.3 管道路径规划
管道布局遵循"简洁、短直"原则：
减少弯头和三通，降低压力损失和气体残留
避免形成死角和积液部位
管道沿墙、柱等建筑结构敷设，设置明显标识
不同性质气体管路保持安全间距，可燃气体与氧气管道间距符合规范
水平管道长度超过30米时，须设置U型补偿器，间距≤6米
支架间距≤1.5米，设置隔热垫或减震垫
3.4 管径计算与压力设计
管径需根据末端用气设备的流量和压力需求进行计算：
确定各用气点的额定流量和工作压力
计算管道沿程阻力和局部阻力
预留10%-15%的压力余量
高纯气体系统配置多级减压阀，保证末端压力稳定
四、管道焊接与安装工艺要求
4.1 管道预制
使用专用切割工具，避免产生金属碎屑污染管道内壁
切割后用丙酮或异丙醇清洗内壁，去除油污和杂质
管道内壁进行电解抛光或机械抛光处理，确保表面光洁度
预制过程中严禁使用含油工具和有机溶剂
4.2 焊接工艺
高纯气体管道焊接：
采用全自动轨道氩弧焊（TIG），保证焊缝质量一致性
焊接时管内充氩气保护，防止内壁氧化
焊接后进行酸洗、钝化处理
使用氦质谱检漏仪检测焊缝密封性
普通气体管道焊接：
可采用手工氩弧焊或自动焊
焊后进行压力测试，验证系统密封性
铜管连接：采用双卡套连接方式，避免焊接变形
4.3 阀门与接头安装
高纯气体系统采用焊接式高纯接头（VCR/VCO），避免使用螺纹接头
需要拆卸的部位可使用卡套式接头，填料须为聚四氟乙烯薄膜等优质材料
在气瓶间和终端设置压力调节器和压力指示计，实时监控气体压力
终端接口与仪器匹配，配备压力表和流量计
高纯气体终端安装吹扫阀，防止更换气瓶时污染
4.4 支撑与固定
使用不锈钢支架或吊架
支架间距≤1.5米
支架与管道之间设置隔热垫或减震垫
避免管道振动和应力集中
五、安全防护系统配置规范
5.1 气体泄漏报警系统
在气瓶间、供气终端附近安装气体探测器
可燃气体安装可燃气体报警器（如氢气报警器）
有毒气体安装专用毒性气体报警器（如氯气报警器）
报警器与实验室通风工程排风系统联动，检测到泄漏自动启动排风设备
报警信号接入实验室安全监控中心
5.2 应急切断装置
在气瓶间主管道设置紧急切断阀（电磁阀或球阀）
支持手动和自动两种切断方式
紧急情况下可在10秒内关闭气源
切断阀与火灾报警系统联动

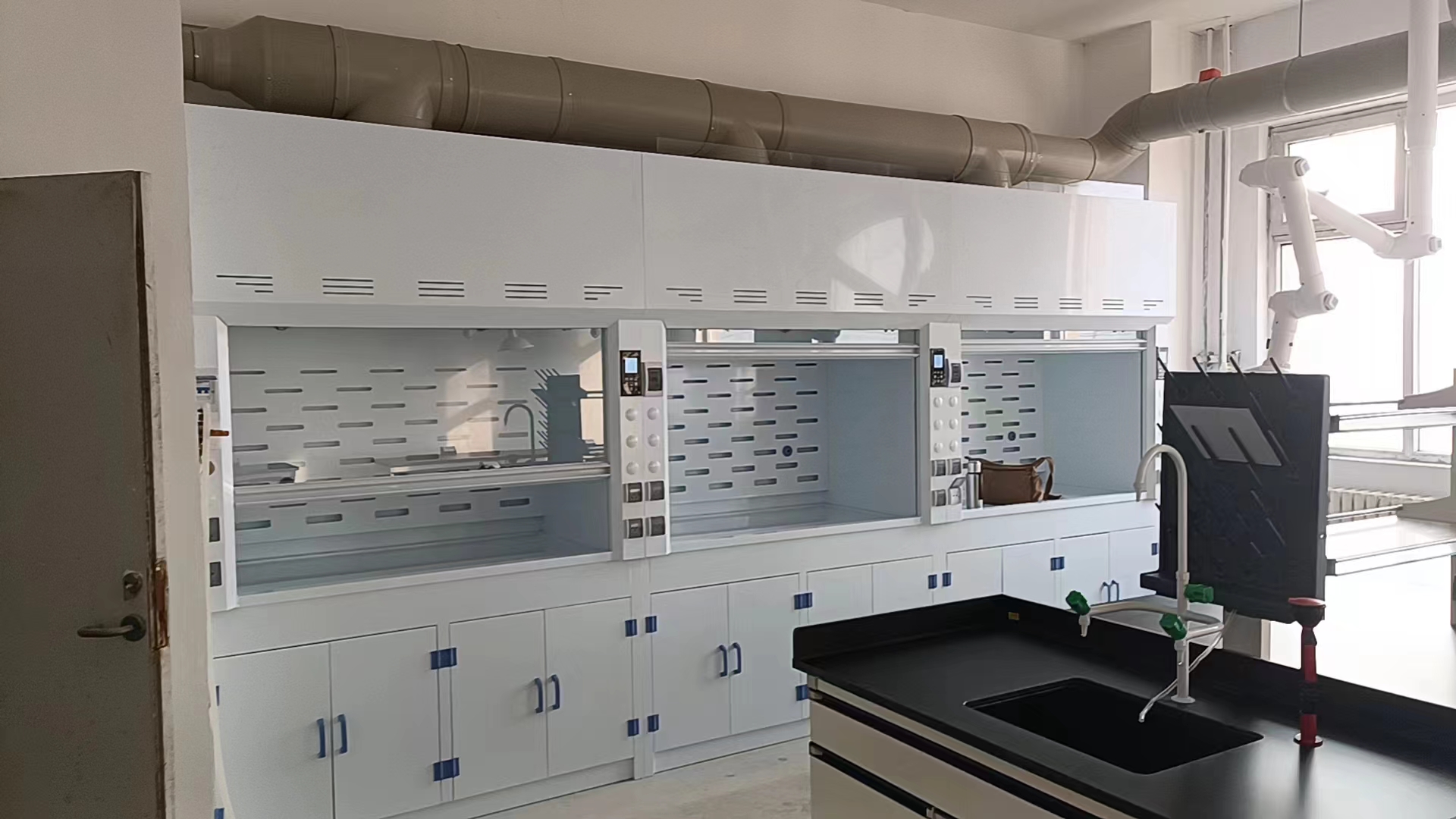

5.3 通风系统
气瓶间设置独立排风系统，换气次数≥12次/小时
排风管末端远离人员活动区域和进风口
用气点附近设置局部排风，避免气体积聚

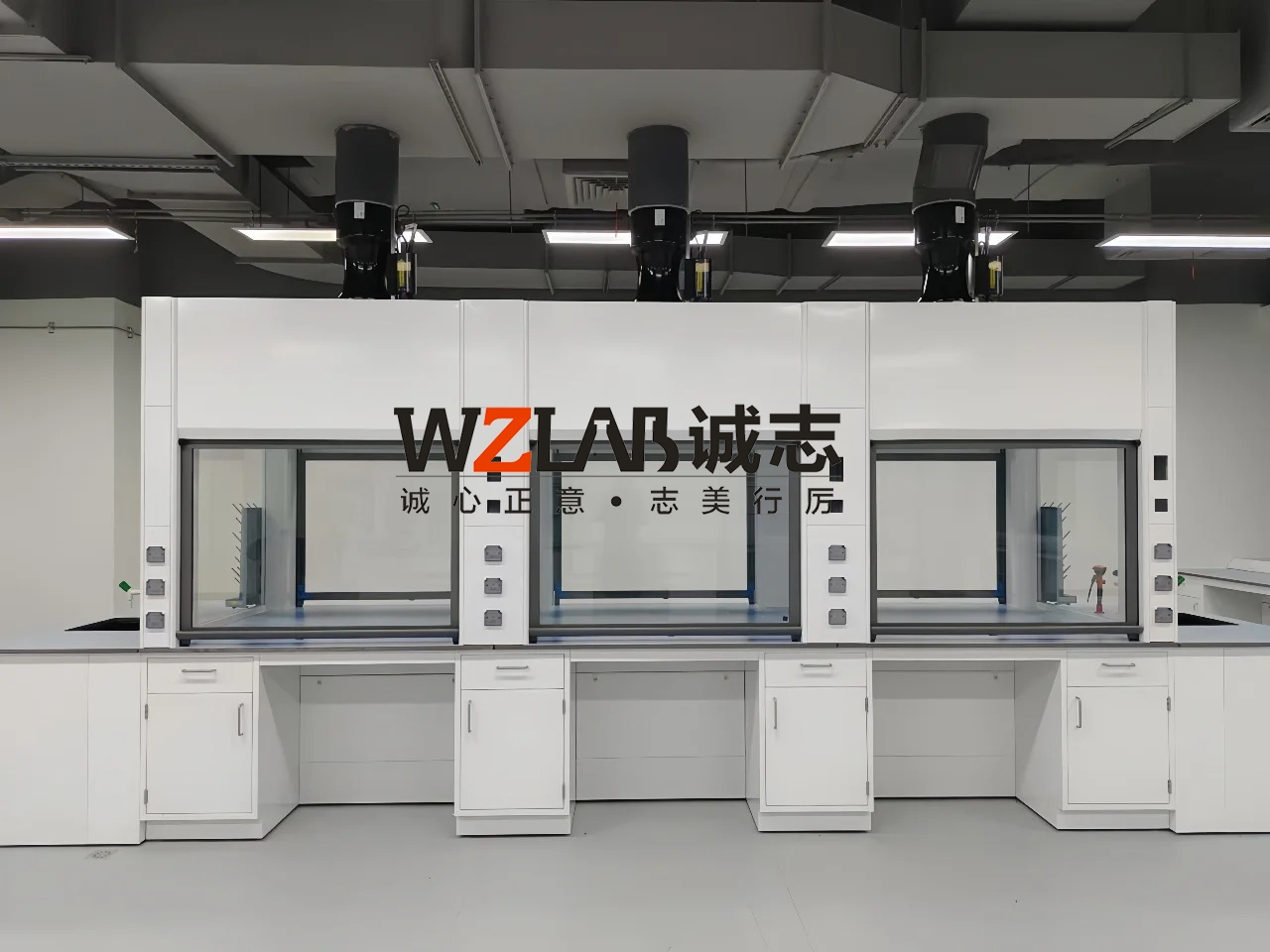

通风系统与通风柜系统统筹设计，避免气流干扰
5.4 管道标识与色标管理
所有管道标注气体名称、流向箭头
不同气体使用标准色标区分：氧气蓝色、氮气黑色、氢气红色、氩气灰色
阀门和接头处设置标识牌，注明气体种类和操作说明
高危气体管道设置警示标识
六、施工验收标准与检测流程
6.1 系统吹扫与清洗
使用高纯氮气或氩气对管道进行多次吹扫
清除焊接残留物、颗粒杂质和水分
腐蚀性气体系统进行酸洗或钝化处理
吹扫完成后取样检测气体纯度
6.2 压力测试
系统充入试验气体（氮气或氦气）至设计压力的1.15倍
保压24小时，压降≤0.5%为合格
使用肥皂水初步检测各接头部位
使用氦质谱检漏仪对焊缝和关键接头进行精确检漏
6.3 功能验收
各终端压力和流量达到设计要求
气体纯度检测合格，高纯气体颗粒物浓度达标
报警系统响应测试：模拟泄漏，验证报警和联动功能
应急切断阀动作测试：验证10秒内切断功能
接地电阻测试：≤4Ω
6.4 竣工文件
竣工图纸（管道走向、接头位置、阀门编号）
焊接记录和检漏报告
压力测试报告
气体纯度检测报告
操作维护手册
以上验收标准也是实验室认可认证评审中的重要检查项，完善的技术文件有助于实验室通过CMA/CNAS资质评审。
七、常见问题解答（FAQ）
Q1：实验室集中供气和分散供气怎么选？
集中供气适合多用气点、大规模实验室，如高校分析测试中心、医院检验科，便于统一管理和安全监控。分散供气适合用气点少的小型实验室，投资少、灵活度高。建议用气点超过5个的实验室优先采用集中供气方案。
Q2：高纯气体管道为什么必须用316L不锈钢？
316L不锈钢含碳量低（≤0.03%），焊接性能好，耐腐蚀性强。内壁经电解抛光处理后粗糙度Ra≤0.4μm，能有效防止颗粒物脱落和气体吸附，保证高纯气体的输送品质。普通碳钢管内壁易锈蚀，会严重污染高纯气体。
Q3：氢气管道有哪些特殊设计要求？
氢气管道禁止使用螺纹连接，必须采用焊接或法兰连接。管道需做接地处理，配备防爆装置和防回火装置。气瓶间须设置氢气专用泄漏报警器，并与排风系统联动。氢气管道与可燃物、热源保持≥1.5米安全间距。
Q4：实验室气路工程验收要做哪些检测？
主要包括管道气密性测试（24小时保压，压降≤0.5%）、氦质谱检漏、气体纯度检测、接地电阻测试（≤4Ω）、报警系统联动测试、应急切断阀动作测试等。所有检测需出具报告并归档。
Q5：气路工程的建设周期一般多长？
视实验室规模和用气点数量而定。小型实验室（5-10个用气点）气路工程约2-3周；中型实验室（10-30个用气点）约3-5周；大型实验室（30个以上用气点）约6-8周。含设计、材料采购、施工、调试和验收全流程。参考实验室建设案例可了解典型工期。
如需实验室气路工程的专业设计与施工服务，郑州诚志实验室装备工程技术有限公司提供从需求分析、方案设计到施工验收的一站式服务。工程师可上门勘测，根据实验室实际用气需求出具定制化方案。
咨询电话：156 1783 6018
免责声明： 本文内容基于行业实践整理，具体建设方案需根据实际情况和最新国家标准综合确定。
